英威騰Goodrive20系列經濟型開環矢量變頻器
Goodrive20系列變頻器采用無速度傳感器矢量控制技術，產品具有優異的驅動性能和控制功能；產品硬件配置豐富、軟件功能強大，在易用性及可靠性上均有較大的提升，能更好的滿足各種工控場合的不同需求。Goodrive20系列18.5KW~110KW標配內置直流電抗器，18.5~37KW內置標配制動單元，45~110KW選配內置制動單元，全系列獨立風道設計，提升了產品可靠性和性能，增強了產品競爭力。
● 優異的控制性能
采用無PG矢量控制方式，控制性能優異；

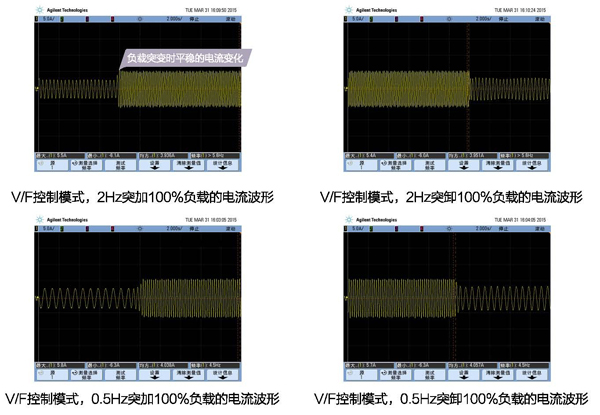

-優異的矢量控制性能
-優異的電機驅動性能

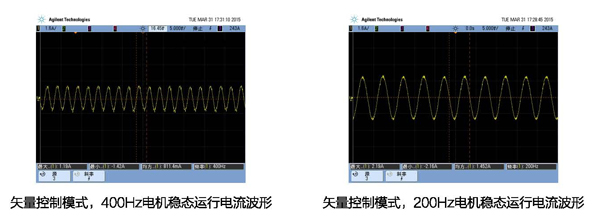

-優異的高頻運營性能
● 優化的結構設計
產品尺寸減小，為客戶節省安裝空間；

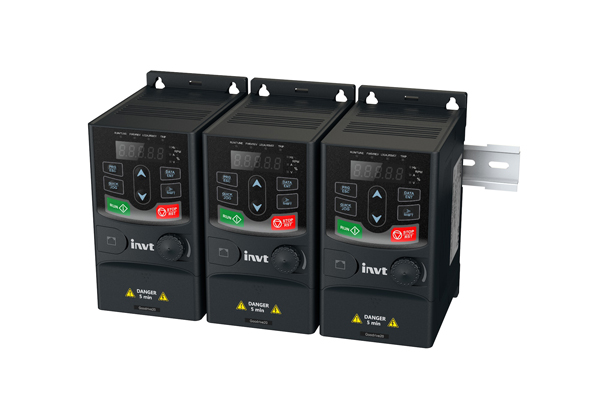

2.2KW（含）以下支持并排導軌安裝；
● 產品配置及接口豐富，功能強大
標配內置485通訊接口，具有豐富的輸入端子、輸出端子，提供外引鍵盤接口，更好的滿足現場應用需求；
18.5~110KW變頻器標配內置直流電抗器，提高產品功率因數；

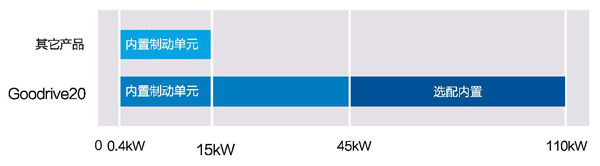

37KW（含）以下標配內置制動單元；45KW~110KW，選配內置制動單元；
● 多樣的安裝方式

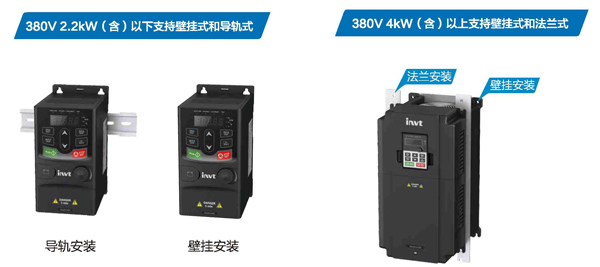

2.2KW（含）以下支持導軌式和掛壁式安裝方式；4KW（含）以上支持壁掛式和法蘭式安裝方式；
● 產品易用，維護方便

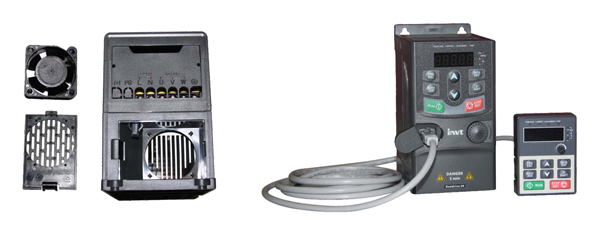

風扇可獨立拆裝，便于維護；
可選配普通LED外引鍵盤和帶參數拷貝功能的LED外引鍵盤，滿足不同的應用需求；
● 集成豐富的產品功能，滿足多樣化的應用需求

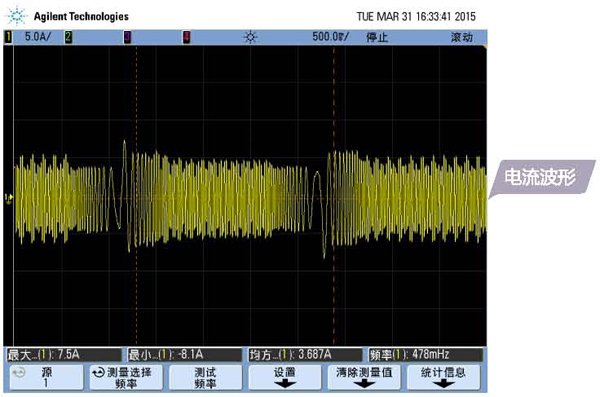

簡易PLC、多段速控制、內置PID、轉矩控制、多點V/F曲線、多種制動方式、瞬時掉電不停機等；
● 應用廣泛
矢量控制平臺產品，功能強大，性能優異，可廣泛應用于中小功率應用場合，如食品機械、塑料機械、陶瓷設備、石油機械、線纜設備、空壓機、機床設備、木工機械、紡織機械、印刷包裝設備、化工設備、環保設備、輸送設備等。
| 功能描述 | 規格指標 | |
| 功率輸入 | 額定輸入電壓(V) | 單相220V（－15%）－240V（+10%） |
| 三相220V（－15%）－240V（+10%） | ||
| 三相380V（－15%）－440V（+10%） | ||
| 額定輸入電流(A) | 請參考“產品額定值” | |
| 額定頻率(Hz) | 50Hz或60Hz，允許范圍47~63Hz | |
| 功率輸出 | 額定電機容量(kW) | 請參考“產品額定值” |
| 額定輸出(kVA) | 請參考“產品額定值” | |
| 額定電流(A) | 請參考“產品額定值” | |
| 額定輸出電壓(V) | 等于輸入電壓，誤差小于5% | |
| 技術控制性能 | 控制方式 | 空間電壓矢量控制模式，無PG矢量控制模式 |
| 電機類型 | 異步電機 | |
| 調速范圍 | 1:100 | |
| 速度控制精度 | ±0.2%（無PG矢量控制） | |
| 速度波動 | ± 0.3%（無PG矢量控制） | |
| 轉矩響應 | <20ms（無PG矢量控制） | |
| 轉矩控制精度 | 10% | |
| 起動轉矩 | 0.5Hz 150%（無PG矢量控制） | |
| 過載能力 | 150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒 | |
| 運行控制特性 | 頻率設定方式 | 鍵盤數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定等。實現設定的組合和設定通道的切換。 |
| 實現設定的組合和設定通道的切換。 | ||
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 故障保護功能 | 提供全面故障保護功能：過流、過壓、欠壓、過熱、缺相、過載等保護功能 | |
| 轉速追蹤再起動功能 | 實現對旋轉中的電機的無沖擊平滑起動 | |
| 模擬輸入 | 1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模擬輸出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 數字輸入 | 4路普通輸入，***大頻率1kHz | |
| 1路高速輸入，***大頻率50kHz | ||
| 數字輸出 | 1路Y1端子輸出，2路可編程繼電器輸出 | |
| 繼電器輸出 | 兩路可編程繼電器輸出 | |
| RO1A常開，RO1B常閉，RO1C公共端 | ||
| RO2A常開，RO2B常閉，RO2C公共端 | ||
| 觸點容量：3A/AC250V | ||
| 其它 | 直流電抗器 | 18.5kW（含）以上機型標配內置直接電抗器 |
| 安裝方式 | 單相220V/三相380V 2.2kW（含）以下、三相220V 0.75Kw(含)以下支持導軌式和壁掛式兩種方式 | |
| 三相380V 4kW（含）以上、三相220V 1.5kW（含）以上支持壁掛式和法蘭式安裝兩種方式 | ||
| 制動單元 | 37kW（含）以下標配內置，45-110kW選配內置 | |
| EMC濾波器 | 三相380V 4kW（含）以上、三相220V 1.5kW（含）以上內置可選C3濾波器；全系列可選配外圍C2濾波器； | |
| 選配濾波器：IEC61800-3 C2， IEC61800-3 C3 | ||
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |
| 海拔高度 | 低于1000米，1000米以上降額使用，每升高100米降額1% | |
| 防護等級 | IP20 | |
| 注：塑膠外殼變頻器要安裝在符合IP20，同時頂部符合IP3X的金屬配電箱內使用 | ||
| 安規 | 滿足CE要求 | |
| 冷卻方式 | 強制風冷 | |
